Buco nero vs Gargantua: stessa fisica, meno tempo

C'è una domanda che mi fanno spesso quando mostro il simulatore di buco nero: «ma è come quello di Interstellar?». La risposta onesta è: la fisica è la stessa, il resto no, ed è proprio nel «resto» che c'è tutta l'ingegneria interessante. Questo articolo mette i due a confronto, riga per riga, senza barare.

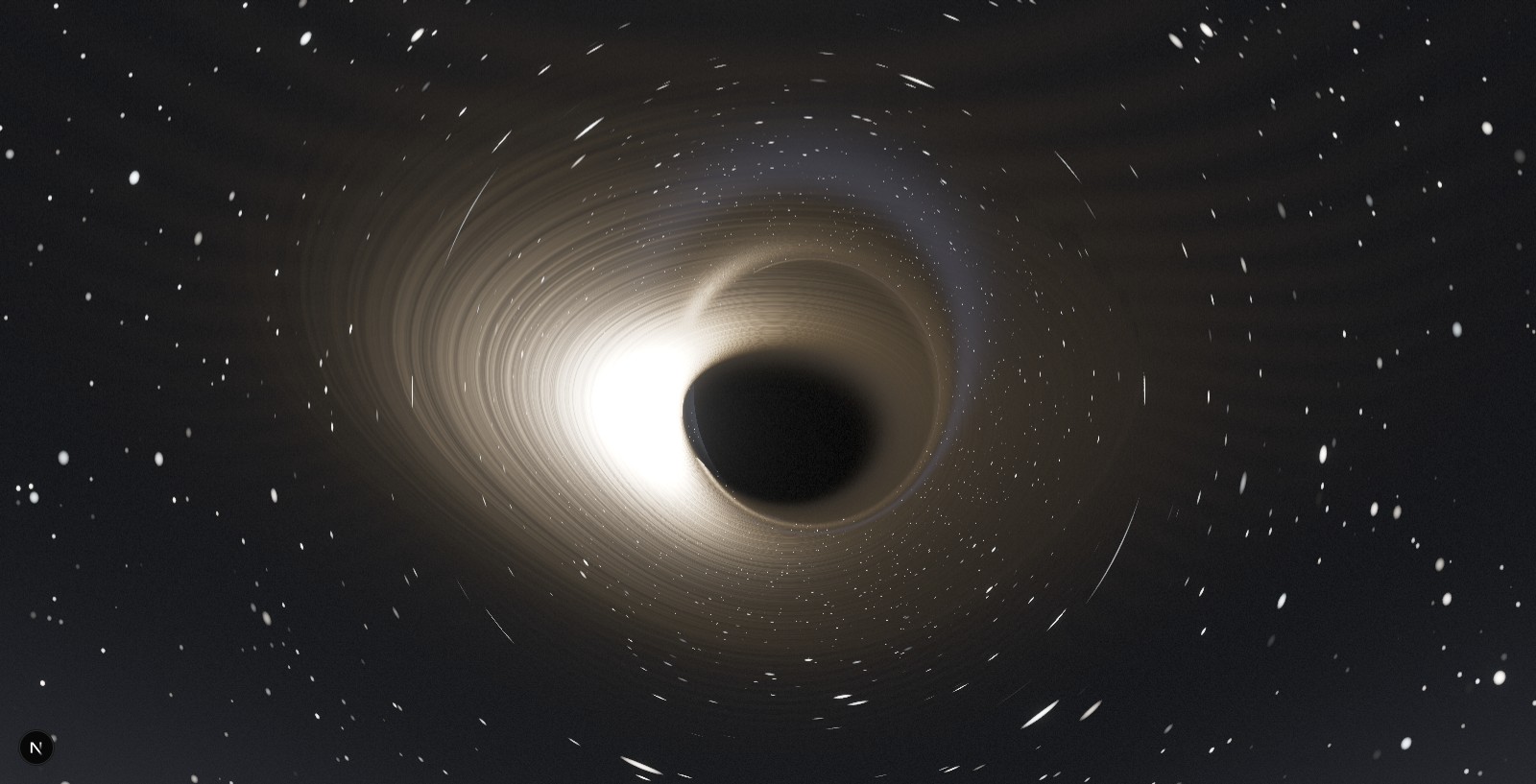

Il simulatore: buco nero di Kerr con Doppler attivo. Il lato che avanza è più luminoso (beaming relativistico). Gargantua nel film ha il disco simmetrico per scelta artistica. Render: Fosforonero.

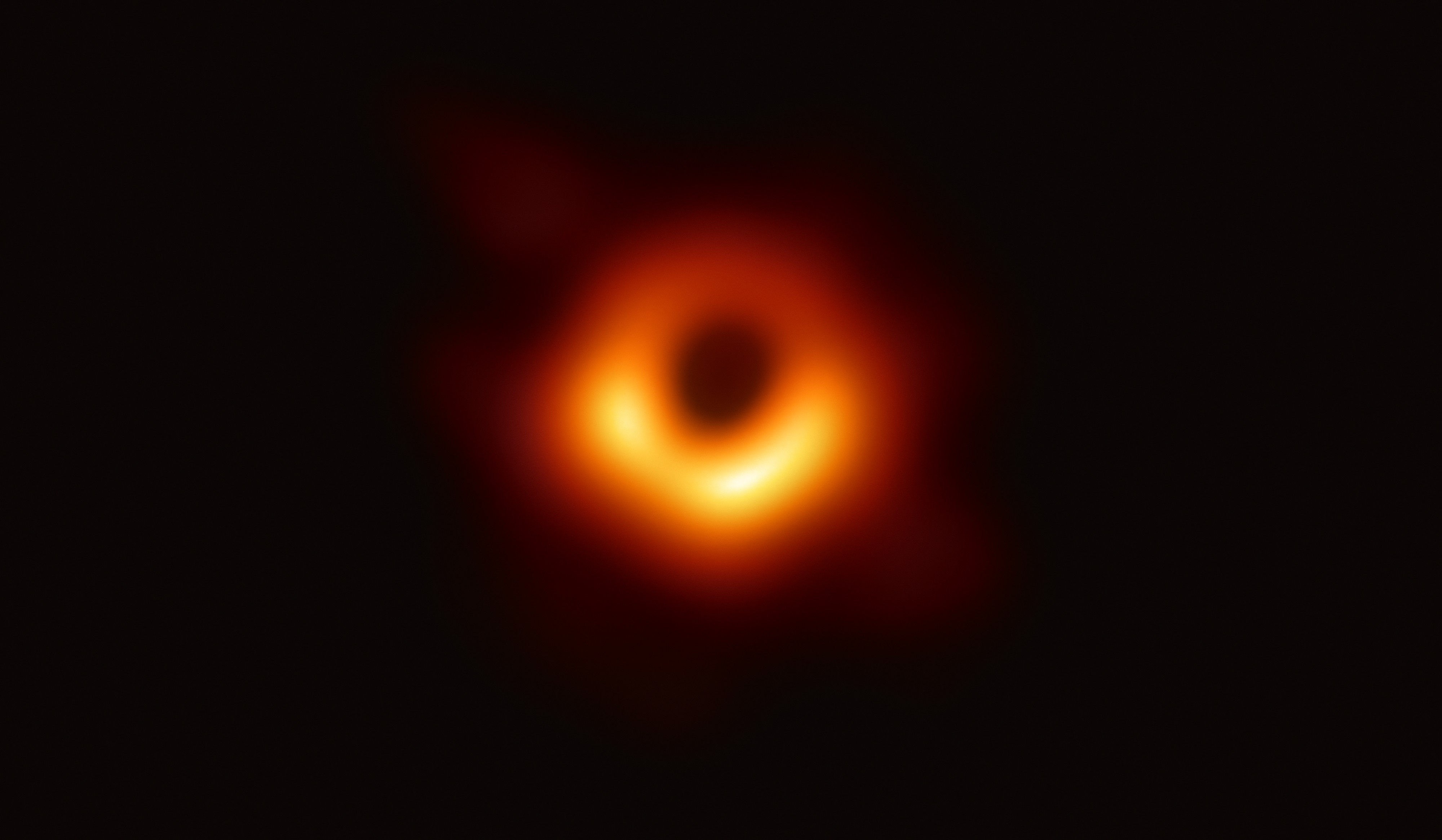

M87*: il ring asimmetrico è reale, non cinema. La parte più brillante (in basso) è il plasma che si avvicina verso l'osservatore: beaming Doppler, lo stesso che puoi attivare nel simulatore. Crediti: EHT Collaboration (CC BY 4.0).

Gargantua, il buco nero del film (2014), fu calcolato dalla Double Negative con un motore dedicato, il DNGR (Double Negative Gravitational Renderer), descritto in un vero articolo scientifico (James, von Tunzelmann, Franklin & Thorne, 2015). Non è grafica «a sentimento»: è relatività generale integrata. E lo stesso vale per il mio renderer. La differenza non è cosa si calcola, ma quanto tempo ci si può mettere.

Cosa è identico: la metrica e le geodetiche

Entrambi partono dalla stessa geometria, la metrica di Kerr, lo spazio-tempo di un buco nero rotante. Io la uso nella forma cartesiana di Kerr–Schild:

$$g_{\mu\nu} = \eta_{\mu\nu} + f\,k_\mu k_\nu, \qquad f = \frac{2 M r^{3}}{r^{4} + a^{2} z^{2}}$$

dove $\eta$ è lo spazio-tempo piatto, $k$ un vettore nullo e $a = J/M$ lo spin. Su questa geometria, un fotone viaggia su una geodetica nulla, che tratto come il flusso di un'hamiltoniana:

$$H = \tfrac{1}{2}\,g^{\mu\nu} p_\mu p_\nu = 0$$

Per ogni pixel sparo un raggio dalla camera e integro questa equazione all'indietro nello spazio-tempo curvo. Il DNGR fa esattamente lo stesso: ray-tracing delle geodetiche nulle esatte di Kerr. Da qui, non da un disegno, emergono l'ombra, la luce piegata, gli archi del disco che passano sopra e sotto il buco. Il bordo dell'ombra cade allo stesso identico posto per entrambi:

$$b_c = 3\sqrt{3}\,M \approx 2{,}6\,r_s \quad (\text{Schwarzschild})$$

Su questo siamo alla pari, e le differenze sono sub-pixel, numeriche. È la parte «wow» ed è genuinamente la stessa.

Cosa cambia: ore per fotogramma contro 16 millisecondi

Qui si apre la voragine. Il DNGR girava offline, su una render farm: fino a ore per fotogramma a risoluzione IMAX (decine di megapixel), con centinaia di terabyte di dati per alcune sequenze. Io ho il budget di un fragment shader WebGL: circa 16 millisecondi a fotogramma, sulla GPU di un telefono. Tra i due budget temporali ci sono cinque o sei ordini di grandezza.

Quel divario non cambia quali equazioni risolvi, ma quanta cura puoi metterci. Tre conseguenze concrete:

• Ray bundles contro un raggio per pixel. Il DNGR non tracciava un raggio, ma interi fasci di raggi, propagandone la sezione trasversale. Così poteva filtrare e anti-aliasare in modo accurato i dettagli sottilissimi: il filo del photon ring, gli orli del disco. Io ho un raggio per pixel; al loro posto uso supersampling, band-limiting del rumore e dithering. I miei bordi sono un filo più «vivi», i loro chirurgici.
• Passo adattivo aggressivo. Per restare nei 16 ms infittisco i passi solo dove la curvatura conta (vicino alla sfera fotonica) e avanzo in linea retta nel vuoto. Loro potevano permettersi di essere generosi ovunque.
• Niente seconda passata. Loro rifinivano offline; io devo azzeccare tutto in un solo passaggio di shading.

Dove sono più onesto del film: l'asimmetria Doppler

Questa è la mia preferita, perché è un caso in cui il film ha barato di proposito e io no. Il disco che gira: un lato ci viene incontro, l'altro fugge. Il beaming Doppler relativistico fa sì che l'intensità osservata scali con la quarta potenza del fattore Doppler:

$$I_{\rm oss} = g^{4}\,I_{\rm em}, \qquad g = \frac{\nu_{\rm oss}}{\nu_{\rm em}}$$

Basta poco perché un lato diventi accecante e l'altro si spenga. In Interstellar il disco è invece quasi simmetrico: Christopher Nolan e Kip Thorne scelsero di attenuare l'asimmetria, perché un'immagine così sbilanciata avrebbe confuso il pubblico. Scelta narrativa legittima. Io faccio l'opposto: c'è un interruttore per accendere l'asimmetria Doppler vera e vedere il disco sbilanciarsi come la fisica comanda. Lo scopo qui è didattico, non cinematografico, quindi mostro ciò che il film ha nascosto.

Il disco: due modelli diversi, nessuno dei due è GRMHD

Attenzione a un punto che pochi sanno: nessuno dei due disci è una simulazione del plasma. Una soluzione completa, la magnetoidrodinamica relativistica generale (GRMHD) con i campi magnetici, la turbolenza magnetorotazionale e il sincrotrone, costa minuti o ore di calcolo per fotogramma su un supercomputer. Né il film né io possiamo permettercela in quei contesti.

Il loro disco era un modello artistico-volumetrico costruito a mano dagli artisti (texture, spessore, volute). Il mio è una superficie otticamente spessa con emissione di corpo nero reale e un profilo di flusso relativistico di disco sottile (Shakura–Sunyaev):

$$F(r) \propto \left(\frac{r_{\rm in}}{r}\right)^{3}\left(1 - \sqrt{\frac{r_{\rm in}}{r}}\,\right)$$

con il bordo interno $r_{\rm in}$ ancorato all'ISCO di Kerr. Da quel flusso ricavo la temperatura di ogni anello e quindi il suo vero colore planckiano, niente palette arbitrarie. Sono due modelli del gas, entrambi onesti su ciò che non sono. Di recente ho aggiunto anche un velo volumetrico per dare al mio disco sottile un accenno di spessore, l'alone «soffice» che nel film viene dal volume vero.

Il photon ring: nessuno dei due lo disegna

Attorno all'ombra c'è un filo di luce: il photon ring, la luce del disco che ha fatto mezzo giro, un giro, due giri attorno al buco prima di tornare verso di noi (la returning radiation). Né loro né io lo disegniamo: emerge dall'integrazione. Ma quanto in fretta si stringono quegli anelli annidati? La sfera fotonica è un'orbita instabile, e ogni giro in più rimpicciolisce l'immagine di un fattore fisso, governato dall'esponente di Lyapunov $\gamma = \pi$ (Schwarzschild):

$$\frac{w_{n+1}}{w_n} \sim e^{-\gamma} = e^{-\pi} \approx \frac{1}{23}$$

Ogni anello successivo è ~23 volte più sottile e fioco del precedente. Con i ray bundles, il DNGR risolveva questi sub-anelli meglio di me; io risolvo bene il primario e il primo anello (con un lieve ritocco di contrasto perché il secondo si legga). La fisica è la stessa; la nitidezza la paga, di nuovo, il budget.

Il cielo: finalmente stelle vere

Per molto tempo il mio sfondo è stato un cielo stellato procedurale. Adesso no: il toggle «Cielo reale» proietta una vera fotografia di tutto il cielo, la mappa NASA «Deep Star Maps 2020», costruita dai cataloghi stellari reali Gaia/Tycho, sulla sfera celeste, e la campiona con la direzione del raggio già deviata dal buco. Il trucco è elegante: poiché il lensing è già dentro la direzione del raggio, la Via Lattea vera viene spalmata e incurvata attorno all'ombra senza alcuno sforzo aggiuntivo. È la stessa idea con cui un film mette le placche stellari reali dietro al buco, solo calcolata in tempo reale, qui e ora.

Lo spin: loro fissi su Gargantua, io con uno slider

Gargantua ruota quasi al massimo, $a/M \approx 0{,}999$, e non per estetica: serve alla trama. Lo spin estremo stringe l'ultima orbita stabile (ISCO) fin quasi all'orizzonte:

$$r_{\rm ISCO}:\quad 6\,\frac{GM}{c^{2}}\ (a=0)\ \longrightarrow\ \frac{GM}{c^{2}}\ (a\to M)$$

Ed è questo che permette al pianeta di Miller di orbitare vicinissimo e di sopravvivere, con la celebre dilatazione del tempo

$$\frac{\Delta t_{\rm lontano}}{\Delta\tau_{\rm pianeta}} \approx 6{,}1\times 10^{4}\quad (7\ \text{anni} = 1\ \text{ora})$$

Nel film lo spin è inchiodato a quel valore. Da me è uno slider: lo muovi e guardi l'ISCO, l'ombra e il photon ring deformarsi e schiacciarsi in tempo reale. Stessa metrica, ma nelle tue mani.

In una frase

Stessa metrica di Kerr, stesse geodetiche nulle. Loro: offline, fotorealistici, con licenze artistiche al servizio della storia. Io: in tempo reale, interattivo, con la fisica vera messa a nudo e ogni approssimazione dichiarata. Il distacco non è nella fisica: è tutto nei cinque ordini di grandezza tra una render farm e i 16 millisecondi di un telefono. E forse la cosa più bella è proprio questa: la stessa relatività generale che ha richiesto una render farm per un film oggi gira nel browser che hai in tasca.
